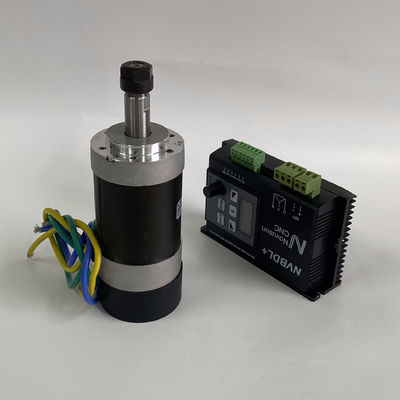

มินิซีเอ็นซี Spindle Dc Motor Air Cooled 12000RPM 500W 48VDC ER11 Collect
ข้อกำหนดมอเตอร์ Spinlde:
แรงดันไฟฟ้าขาเข้า: DC48V
ความเร็ว: 12000RPM
กำลังไฟ 500W
ขนาด: เส้นผ่านศูนย์กลาง 57mm
คูลลิ่ง: ระบายความร้อนด้วยอากาศด้วยพัดลม
ชัค: ER11
คุณสมบัติ:
มอเตอร์ไร้แปรงถ่านมีสัญญาณรบกวนต่ำ เมื่อเทียบกับมอเตอร์แบบมีแปรงถ่าน จะไม่มีประกายไฟเกิดขึ้นขณะมอเตอร์ทำงาน จึงช่วยลดสัญญาณรบกวนจากประกายไฟของอุปกรณ์วิทยุระยะไกลได้อย่างมาก
มอเตอร์ไร้แปรงถ่านมีแรงเสียดทานน้อยกว่าระหว่างการทำงาน ซึ่งเป็นข้อได้เปรียบที่ยอดเยี่ยมสำหรับความเสถียรของการทำงานของอุปกรณ์ อายุการใช้งานยาวนานและค่าบำรุงรักษาต่ำ มอเตอร์ไร้แปรงถ่านส่วนใหญ่เป็นรอยขูดขีดบนตลับลูกปืน และจำเป็นต้องทำความสะอาดฝุ่นเมื่อจำเป็นเท่านั้น
| รายการ | ข้อมูลจำเพาะ |
| ประเภทวินโดว์ | สตาร์/เดลต้า |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา |
| เพลาวิ่ง | 0.025mm |
| การเล่นเรเดียล | 0.06 มม./50g |
| จบการเล่น | 0.05mm/50g |
| แรงรัศมีสูงสุด | 28N/20 มม. จากหน้าแปลน |
| แรงตามแนวแกนสูงสุด | 15N |
| ชั้นฉนวน | คลาส B |
| คลาส IP | IP40 |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที |
| ความต้านทานของฉนวน | 100MΩนาที 500VDC |
ข้อกำหนดทางไฟฟ้า:
| แบบอย่าง | แรงดันไฟฟ้า (VDC) | จัดอันดับปัจจุบัน(A) | กำลังไฟ (W) |
แรงบิดสูงสุด (Nm) |
แรงบิดสูงสุด(Nm) |
จัดอันดับความเร็ว(รอบต่อนาที) |
ความยาว (มม.) |
| 57BLY90-4120 | 48 | 12 | 400 | 0.3 | 0.9 | 12000 | 120 |
| 57BLY110-4120 | 48 | 14 | 500 | 0.4 | 1.2 | 12000 | 140 |
การเชื่อมต่อไฟฟ้า:
| หมายเลขตะกั่ว | สีตะกั่ว | เกจตะกั่ว | การทำงาน | คำอธิบาย | ||||
| 1 | สีเหลือง | UL3266/16AWG | เฟส ยู | มอเตอร์เฟส U | ||||
| 2 | เขียว | เฟส V | มอเตอร์เฟส V | |||||
| 3 | สีฟ้า | เฟส W | มอเตอร์เฟส W | |||||
ขนาด: (มม.)
แผนภาพ:
ผลิตภัณฑ์หลักของเราประกอบด้วยไฮบริดสเต็ปเปอร์มอเตอร์ ไดรเวอร์สเต็ปเปอร์ มอเตอร์ dc แบบไม่มีแปรง ไดรเวอร์ dc แบบไม่มีแปรง สปินเดิลมอเตอร์ กระปุกเกียร์
ผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในเครื่องแกะสลัก, มินิซีเอ็นซี, เครื่องตัดล็อตเตอร์, เครื่องทอผ้า, เครื่องพิมพ์ 3 มิติ, เครื่องมือทางการแพทย์, อุปกรณ์ไฟเวที, หุ่นยนต์, CNC, น้ำพุดนตรี และอุปกรณ์อัตโนมัติทางอุตสาหกรรมอื่นๆ
