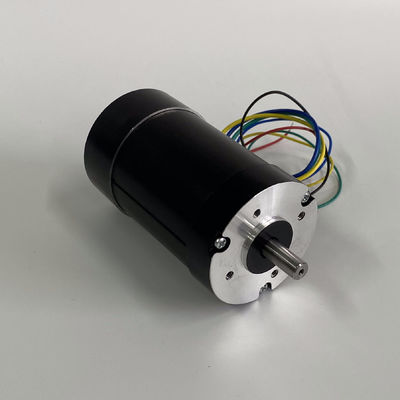

DC12V 5000RPM พัดลมรถยนต์ Brushless Dc Motor 25W รอบ 42mm Size
การใช้งาน:
มอเตอร์กระแสตรงไร้แปรงถ่านใช้กันอย่างแพร่หลายในเครื่องจักรสิ่งทอ อุปกรณ์ทางการแพทย์ CNC ระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือในห้องปฏิบัติการ เครื่องบรรจุ ฯลฯ
คุณสมบัติของมอเตอร์กระแสตรงไร้แปรงถ่าน:
อายุการใช้งานยาวนาน
ราคาถูก
สัญญาณรบกวนต่ำ
ประสิทธิภาพสูง
เสียงเบา
เราเป็นบริษัทที่ครอบคลุมซึ่งเชี่ยวชาญในการผลิตและการค้นคว้าเกี่ยวกับสเต็ปเปอร์มอเตอร์และตัวขับมอเตอร์ สเต็ปมอเตอร์แบบวงปิด เซอร์โวมอเตอร์แบบสเต็ป มอเตอร์ dc แบบไม่มีแปรง ไดรเวอร์ dc แบบไม่มีแปรง สปินเดิลมอเตอร์บริษัทของเราตั้งอยู่ในเมืองฉางโจว มณฑลเจียงซู ประเทศจีนเรามีกลุ่มที่ยอดเยี่ยมที่มีประสบการณ์มากมายในการผลิตและการวิจัยเราสามารถแก้ปัญหาการใช้งานจริงให้กับลูกค้าได้ผลิตภัณฑ์ของเราได้รับการยกย่องอย่างสูงจากลูกค้าเนื่องจากใช้งานง่าย อายุการใช้งานยาวนาน ประสิทธิภาพการทำงานที่มั่นคง อัตราความล้มเหลวต่ำ และเนื้อหาทางเทคนิคสูง
มอเตอร์กระแสตรงไร้แปรงถ่านขนาด 42 มม.:
| รายการ | ข้อมูลจำเพาะ |
| ประเภทวินโดว์ | สตาร์/เดลต้า |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา |
| เพลาวิ่ง | 0.025mm |
| การเล่นเรเดียล | 0.06 มม./50g |
| จบการเล่น | 0.05mm/50g |
| แรงรัศมีสูงสุด | 28N/20 มม. จากหน้าแปลน |
| แรงตามแนวแกนสูงสุด | 15N |
| ชั้นฉนวน | คลาส B |
| คลาส IP | IP40 |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที |
| ความต้านทานของฉนวน | 100MΩนาที 500VDC |
ข้อกำหนดทางไฟฟ้า:
| แบบอย่าง | จัดอันดับแรงดันไฟฟ้า (วีดีซี) |
จัดอันดับปัจจุบัน (NS) |
กำลังไฟพิกัด (ญ) |
พิกัดแรงบิด (นาโนเมตร) |
แรงบิดสูงสุด (นาโนเมตร) |
จัดอันดับความเร็ว (รอบต่อนาที) |
ความยาว (มม.) |
มวล (กิโลกรัม) |
| 42BLY40-140 | 12 | 1.1 | 10 | 0.024 | 0.072 | 4000 | 40 | 0.2 |
| 42BLY60-150 | 12 | 1.6 | 15 | 0.029 | 0.087 | 5000 | 60 | 0.3 |
| 42BLY80-150 | 12 | 2.7 | 25 | 0.048 | 0.144 | 5000 | 80 | 0.4 |
| 42BLY40-250 | 24 | 1.1 | 20 | 0.038 | 0.114 | 5000 | 40 | 0.2 |
| 42BLY60-260 | 24 | 1.6 | 30 | 0.048 | 1.144 | 6000 | 60 | 0.3 |
| 42BLY80-260 | 24 | 3.3 | 60 | 0.096 | 0.288 | 6000 | 80 | 0.4 |
การเชื่อมต่อไฟฟ้า:
| หมายเลขตะกั่ว | สีตะกั่ว | เกจตะกั่ว | การทำงาน | คำอธิบาย | ||||
| 1 | สีแดง | UL3266/28AWG | VCC+5VDC | แรงดันไฟจ่ายสำหรับเซ็นเซอร์ฮอลล์ | ||||
| 2 | สีดำ | GND | กราวด์สำหรับเซ็นเซอร์ฮอลล์ | |||||
| 3 | สีเหลือง | ฮอลล์ อา | สัญญาณของฮอลล์ A | |||||
| 4 | เขียว | ฮอลล์ บี | สัญญาณของฮอลล์ B | |||||
| 5 | สีฟ้า | UL3266/22AWG | ฮอลล์ C | สัญญาณของฮอลล์ C | ||||
| 1 | สีเหลือง | เฟส ยู | มอเตอร์เฟส U | |||||
| 2 | เขียว | เฟส V | มอเตอร์เฟส V | |||||
| 3 | สีฟ้า | เฟส W | มอเตอร์เฟส W | |||||
แผนภาพ:
