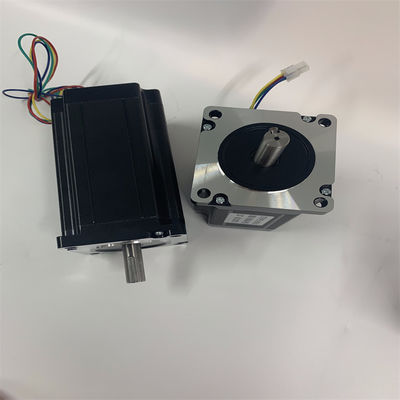

86HS118-6004 Nema 34 86HS118 8.5Nm สเต็ปเปอร์มอเตอร์ ไฮบริดสเต็ปเปอร์มอเตอร์
ข้อกำหนดทั่วไป
| มุมขั้น | 1.8° |
| อุณหภูมิสูงขึ้น | 80℃ สูงสุด |
| อุณหภูมิโดยรอบ | -20℃ สูงสุด∼+50℃ |
| ความต้านทานของฉนวน | 100M ΩMin.,500VDC |
| ความเป็นฉนวน | 500VAC เป็นเวลา 1 นาที |
| การเล่นเพลาเรเดียล | 0.02Max (โหลด 450g) |
| การเล่นตามแนวแกน | 0.08Max (โหลด 450g) |
| แม็กซ์แรงเรเดียล | 220N (20 มม. จากหน้าแปลน) |
| แม็กซ์กองทัพเอเชีย | 60N |
ข้อกำหนดทางไฟฟ้า:
| รุ่นNo | มุมขั้น(°) | จัดอันดับแรงดันไฟฟ้า(วี) | จัดอันดับปัจจุบัน (NS) | ความต้านทานเฟส(Ω) | การเหนี่ยวนำเฟส (mH) | แรงบิดถือ (Kg.cm) | แรงบิดในการตรวจจับ (g.cm Max) | ความเฉื่อยของโรเตอร์ (g.cm²) | ความยาวมอเตอร์ (มม.) | นำหมายเลข | น้ำหนักมอเตอร์(กิโลกรัม) |
| 86HS65-3004 | 1.8 | 3.3 | 3 | 1.1 | 6.5 | 28 | 800 | 1000 | 65 | 4 | 1.7 |
| 86HS68-4004 | 1.8 | 1.3 | 4 | 0.33 | 1.6 | 35 | 1000 | 1200 | 68 | 4 | 1.7 |
| 86HS78-4004 | 1.8 | 1.5 | 4 | 0.38 | 2.5 | 35 | 1200 | 1400 | 78 | 4 | 2.3 |
| 87HS78-4204 | 1.8 | 1.9 | 4.2 | 0.45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2.3 |
| 87HS78-6008 | 1.8 | 3.0 | 6 | 0.5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2.3 |
| 86HS82-4504 | 1.8 | 1.4 | 4.5 | 0.32 | 2.8 | 45 | 1300 | 1500 | 82 | 4 | 2.5 |
| 86HS82-5608 | 1.8 | 2.0 | 5.6 | 0.35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2.5 |
| 86HS100-5004 | 1.8 | 2.5 | 5 | 0.5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1.8 | 2.5 | 5 | 0.5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
| 86HS118-604 | 1.8 | 3.6 | 6 | 0.6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3.7 |
| 86HS118-5608 | 1.8 | 3.4 | 5.6 | 0.6 | 6 | 85 | 2400 | 2700 | 156 | 8 | 3.7 |
| 86HS156-5504 | 1.8 | 3.9 | 5.5 | 0.7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-6204 | 1.8 | 3.6 | 6.2 | 0.75 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5.5 |
| ข้างต้นสำหรับผลิตภัณฑ์ตัวแทนเท่านั้น ผลิตภัณฑ์ของคำขอพิเศษสามารถทำตามคำขอของลูกค้า | |||||||||||
ขนาด: แผนภาพการเดินสายไฟ:
(หน่วย=มม.)
L1 และ L2 สามารถปรับแต่งตามความต้องการของลูกค้า
แอพพลิเคชั่นที่หลากหลาย:
สเต็ปเปอร์มอเตอร์ของเราใช้กันอย่างแพร่หลายในเครื่องแกะสลัก, เครื่องตัดล็อตเตอร์, เครื่องทอผ้า, เครื่องพิมพ์ 3 มิติ, อุปกรณ์ทางการแพทย์, อุปกรณ์ให้แสงสว่างบนเวที, หุ่นยนต์, เครื่อง CNC, น้ำพุดนตรี และอุปกรณ์อัตโนมัติทางอุตสาหกรรมอื่นๆ
