มอเตอร์ไฟฟ้าพารามิเตอร์:
| โหมด | มุมขั้น | ปัจจุบัน (A) | ความต้านทาน (Ω±10%) | ตัวเหนี่ยวนำ | โฮลดิ้ง | เครื่องยนต์ | ตัวเข้ารหัส | น้ำหนัก (กิโลกรัม) |
| (mH±20%) | แรงบิด (Nm) | ความยาว (มม.) | ความละเอียด (PPR) | |||||
| 57HSE2N-D25 | 1.8° | 4.2 | 0.5 | 1.8 | 2 | 108 | 1000 | 1.3 |
| 57HSE3N-D25 | 1.8° | 4 | 0.9 | 4 | 3 | 144 | 1000 | 1.9 |
คุณสมบัติ:
1. ตำแหน่งการแก้ไขข้อผิดพลาดและไม่สูญเสียขั้นตอน
2. ตอบสนองรวดเร็วและอัตราเร่งสมบูรณ์แบบ แรงบิดสูงที่ความเร็วสูง
3. การปรับกระแสไฟอัตโนมัติตามโหลด อุณหภูมิที่เพิ่มขึ้น
4. ฟังก์ชั่นการป้องกันความแตกต่างของกระแสไฟเกินแรงดันเกินและตำแหน่ง
5. ความถี่ตอบสนองพัลส์สามารถเข้าถึง 200KHZ
6. 16 microsteps choice สูงสุด 51200microsteps/rev
7. รองรับโปรโตคอล modbus RTU บน RS232 ตำแหน่งและการควบคุมความเร็วที่ควบคุมโดยการสื่อสาร

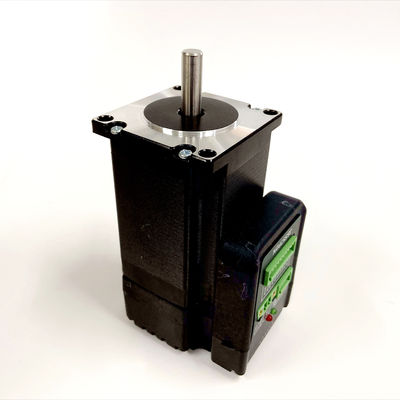

8. ไดรฟ์ nema 23 series 2N.m แบบบูรณาการปิดสเต็ปเปอร์มอเตอร์
9. ช่วงแรงดันไฟฟ้า: DC24V ~ 48V
การเลือกไมโครสเต็ป:
| ไมโครสเต็ป/เรฟ | SW3 | SW4 | SW5 | SW6 |
| ค่าเริ่มต้น (400) | บน | บน | บน | บน |
| 800 | ปิด | บน | บน | บน |
| 1600 | บน | ปิด | บน | บน |
| 3200 | ปิด | ปิด | บน | บน |
| 6400 | บน | บน | ปิด | บน |
| 12800 | ปิด | บน | ปิด | บน |
| 256000 | บน | ปิด | ปิด | บน |
| 51200 | ปิด | ปิด | ปิด | บน |
| 1000 | บน | บน | บน | ปิด |
| 2000 | ปิด | บน | บน | ปิด |
| 4000 | บน | ปิด | บน | ปิด |
| 5000 | ปิด | ปิด | บน | ปิด |
| 8000 | บน | บน | ปิด | ปิด |
| 10000 | ปิด | บน | ปิด | ปิด |
| 20000 | บน | ปิด | ปิด | ปิด |
