750W Brushless Dc Motor Driver 18-52VDC เหมาะสำหรับด้านล่าง 750W Dc Motor
ไดรเวอร์ DC แบบไม่มีแปรง:

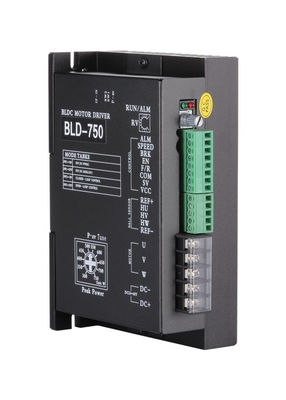

BLD-750 เหมาะสำหรับ DC สามเฟสที่มีกำลังไฟ 750W และต่ำกว่ามอเตอร์ไร้แปรงถ่านผลิตภัณฑ์นี้ได้รับการออกแบบด้วยเทคโนโลยีการควบคุม DSP ขั้นสูง ด้วยแรงบิดสูง เสียงต่ำ และการสั่นสะเทือนต่ำ คุณสมบัติเริ่มต้นและหยุดอย่างรวดเร็วในเวลาเดียวกัน มีการควบคุมกระแส PID และความเร็ววงปิด แรงดันเกิน แรงดันไฟเกิน กระแสเกิน อุณหภูมิเกิน ฯลฯ ฟังก์ชันป้องกันการปรับความเร็วด้วยตนเองที่รับรู้และการปรับความเร็วแรงดันแอนะล็อกของคอมพิวเตอร์ส่วนบน ความเร็วความถี่พัลส์ของคอมพิวเตอร์ส่วนบนเป็นเอกภาพที่สมบูรณ์แบบของการปรับ
คุณสมบัติ:
1, การตั้งค่าเวลาเร่งความเร็ว/ลดความเร็ว
2, การตั้งค่าหมายเลขขั้วมอเตอร์
3, การตั้งค่าเอาต์พุตปัจจุบันสูงสุด
4, การควบคุมวงเปิด/ปิด
5, มอเตอร์แรงบิดจับ
6 เริ่มใหม่
7 บ่งชี้อาลาม carious
8, โพเทนชิออมิเตอร์ภายในและการควบคุมความเร็ว RV
9, การควบคุมความเร็วโพเทนชิออมิเตอร์ภายนอก
10, การควบคุมความเร็วซิงเกิ้ลอนาล็อกภายนอก
11, การควบคุมความเร็วความถี่พัลส์
พารามิเตอร์ทางไฟฟ้า:
| พารามิเตอร์ | นาที | เรท | แม็กซ์ | หน่วย |
| มุมห้องโถงมอเตอร์ | 120 °/240 ° | |||
| แรงดันไฟฟ้ากระแสตรง | 18 | 48 | 52 | วี |
| ขับกระแสไฟออก | - | - | 25 | NS |
| ความเร็วมอเตอร์ที่ใช้ได้ | - | - | 20000 | rpm |
| แรงดันสัญญาณฮอลล์ | - | - | 5 | วี |
| สัญญาณฮอลล์ปัจจุบัน | 20 | mA | ||
| โพเทนชิออมิเตอร์ภายนอก | 10k | Ω | ||
แผนภาพการเดินสายไฟ:
| สัญญาณ | เทอร์มินัล | เนื้อหา |
| เอาท์พุต สัญญาณ |
ALM | มอเตอร์หรือไดรเวอร์ควบคุมสัญญาณเอาต์พุตสัญญาณผิดพลาดซึ่งปกติคือ 5V, และระดับคือ 0V เมื่อเกิดข้อผิดพลาด |
| ความเร็ว | สอดคล้องกับความเร็วในการทำงานของมอเตอร์ ความถี่พัลส์ที่สอดคล้องกันจะถูกส่งออกด้วย SPEED-OUT สามารถคำนวณความเร็วของมอเตอร์ได้ สูตรการคำนวณคือ: N(รอบต่อนาที)=(F/P)*60/3 F: ความถี่พัลส์เอาต์พุต (HZ); P: ลอการิทึมเกรดมอเตอร์； N: ความเร็วมอเตอร์ ตัวอย่างเช่น: มอเตอร์ 4 ขั้ว F=1sec/2ms=500Hz N(รอบต่อนาที)=(500/4)*60/3=2500 |
|
| ควบคุม สัญญาณ |
BRK | เมื่อถอดขั้ว BRK และ COM หรืออินพุตระดับสูง เบรกมอเตอร์จะหยุดเมื่อมอเตอร์สั้นหรืออยู่ในระดับต่ำ มอเตอร์จะทำงาน |
| EN | เมื่อถอดขั้ว EN ออกจากขั้ว COM หรืออินพุตระดับสูง มอเตอร์จะหยุดทำงานอย่างช้าๆเมื่อไฟฟ้าลัดวงจร หรือใช้อินพุตระดับต่ำ มอเตอร์ทำงาน |
|
| F/R | เมื่อขั้ว F/R ลัดวงจรกับขั้ว COM หรือ อินพุตระดับสูงมอเตอร์หมุนไปข้างหน้าและเมื่อไฟฟ้าลัดวงจรหรือ ใช้อินพุตระดับต่ำมอเตอร์จะถอยหลัง |
|
| COM | พอร์ตสาธารณะ (ระดับอ้างอิง OV) | |
| SV | ①โพเทนชิออมิเตอร์ความเร็วภายนอก ②อินพุตสัญญาณอนาล็อกภายนอก ③ อินพุตความถี่พัลส์ | |
| VCC | อินเทอร์เฟซโพเทนชิออมิเตอร์ภายนอก | |
| สัญญาณฮอลล์ | อ้างอิง+ | DC brushless motor แหล่งจ่ายไฟสัญญาณ Hall |
| หู | DC brushless motor สัญญาณ Hall HU | |
| HV | DC มอเตอร์ไร้แปรงถ่าน สัญญาณ HV. | |
| HW | DC brushless motor สัญญาณ Hall HW | |
| อ้างอิง- | สัญญาณฮอลล์มอเตอร์ไร้แปรงถ่าน DC มีการต่อสายดิน | |
| เครื่องยนต์ การเชื่อมต่อ |
ยู | เฟส U มอเตอร์ไร้แปรงถ่าน DC |
| วี | DC มอเตอร์ไร้แปรงถ่าน V เฟส | |
| W | DC มอเตอร์ไร้แปรงถ่าน W เฟส | |
| พลัง การเชื่อมต่อ |
กระแสตรง- | กระแสไฟตรงเข้าขั้วลบ |
| ดีซี+ | อินพุตไฟ DC เป็นบวก(ช่วงแรงดันไฟฟ้า DC24V-DC52V) |
