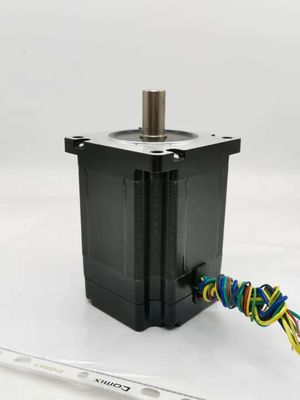

อุปกรณ์สำหรับบ้าน Brushless Dc Motor CNC 80BL100-430 7A 251W 0.8N 3000rpm IE 3 BLDC
มอเตอร์กระแสตรงแบบไม่มีแปรงขนาด 86 มม.:
| รายการ | ข้อมูลจำเพาะ |
| ประเภทวินโดว์ | สตาร์/เดลต้า |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา |
| เพลาวิ่ง | 0.025mm |
| การเล่นเรเดียล | 0.02mm/450g |
| จบการเล่น | 0.08mm/450g |
| แรงรัศมีสูงสุด | 220N/20 มม. จากหน้าแปลน |
| แรงตามแนวแกนสูงสุด | 60N |
| ชั้นฉนวน | คลาส B |
| คลาส IP | IP40 |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที |
| ความต้านทานของฉนวน | 100MΩนาที 500VDC |
ข้อกำหนดทางไฟฟ้า:
| แบบอย่าง | จัดอันดับแรงดันไฟฟ้า (วีดีซี) |
จัดอันดับปัจจุบัน (NS) |
กำลังไฟพิกัด (ญ) |
พิกัดแรงบิด (นาโนเมตร) |
แรงบิดสูงสุด (นาโนเมตร) |
จัดอันดับความเร็ว (รอบต่อนาที) |
ความยาว (มม.) |
มวล (กิโลกรัม) |
| 80BL100-430 | 48 | 7 | 251 | 0.8 | 2.4 | 3000 | 105 | 1.6 |
| 80BL120-430 | 48 | 10.5 |
377 |
1.2 | 3.6 | 3000 | 125 | 2.5 |
| 80BL140-430 | 48 | 14 | 502 | 1.6 | 4.8 | 3000 | 145 | 3.0 |
| 80BL100-640 | 310 | 1.4 | 335 | 0.8 | 2.4 | 4000 | 105 | 1.6 |
| 80BL120-640 | 310 | 2.2 | 502 | 1.2 | 3.6 | 4000 | 125 | 2.5 |
การเชื่อมต่อไฟฟ้า:
| หมายเลขตะกั่ว | สีตะกั่ว | เกจตะกั่ว | การทำงาน | คำอธิบาย | ||||
| 1 | สีแดง | UL3266/24AWG | VCC+5VDC | แรงดันไฟจ่ายสำหรับเซ็นเซอร์ฮอลล์ | ||||
| 2 | สีดำ | GND | กราวด์สำหรับเซ็นเซอร์ฮอลล์ | |||||
| 3 | สีเหลือง | ฮอลล์ อา | สัญญาณของฮอลล์ A | |||||
| 4 | เขียว | ฮอลล์ บี | สัญญาณของฮอลล์ B | |||||
| 5 | สีฟ้า | UL3266/18WG | ฮอลล์ C | สัญญาณของฮอลล์ C | ||||
| 1 | สีเหลือง | เฟส ยู | มอเตอร์เฟส U | |||||
| 2 | เขียว | เฟส V | มอเตอร์เฟส V | |||||
| 3 | สีฟ้า | เฟส W | มอเตอร์เฟส W | |||||
การใช้งาน:
มอเตอร์กระแสตรงไร้แปรงถ่านใช้กันอย่างแพร่หลายในเครื่องจักรสิ่งทอ อุปกรณ์ทางการแพทย์ CNC ระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือในห้องปฏิบัติการ เครื่องบรรจุ ฯลฯ
คุณสมบัติของมอเตอร์กระแสตรงไร้แปรงถ่าน:
อายุการใช้งานยาวนาน
ราคาถูก
สัญญาณรบกวนต่ำ
ประสิทธิภาพสูง
เสียงเบา
เราเป็นบริษัทที่ครอบคลุมซึ่งเชี่ยวชาญในการผลิตและการค้นคว้าเกี่ยวกับสเต็ปเปอร์มอเตอร์และตัวขับมอเตอร์ สเต็ปมอเตอร์แบบวงปิด เซอร์โวมอเตอร์แบบสเต็ป มอเตอร์ dc แบบไม่มีแปรง ไดรเวอร์ dc แบบไม่มีแปรง สปินเดิลมอเตอร์บริษัทของเราตั้งอยู่ในเมืองฉางโจว มณฑลเจียงซู ประเทศจีนเรามีกลุ่มที่ยอดเยี่ยมที่มีประสบการณ์มากมายในการผลิตและการวิจัยเราสามารถแก้ปัญหาการใช้งานจริงให้กับลูกค้าได้ผลิตภัณฑ์ของเราได้รับการยกย่องอย่างสูงจากลูกค้าเนื่องจากใช้งานง่าย อายุการใช้งานยาวนาน ประสิทธิภาพการทำงานที่มั่นคง อัตราความล้มเหลวต่ำ และเนื้อหาทางเทคนิคสูง
เราได้ผ่าน ISO9001: 2008 และได้รับการรับรอง CE ในทางของการพัฒนาหลักการของ "ประสิทธิภาพคือชีวิตคุณภาพเป็นพื้นฐาน" ยืนยันโดยคน jinsanshi เสมอ เรานำ matket เป็นแนวทาง ให้ผลิตภัณฑ์และบริการที่สูงแก่ลูกค้าเราคาดหวังความร่วมมือกับเพื่อนที่บ้านและต่างประเทศในอนาคตอันใกล้นี้
แผนภาพ:
